SISTEMA DI COPERTURA ZAVORRATA CON TETTO VERDE ESTENSIVO - TETTO ROVESCIO

SISTEMA IMPERMEABILE CON ELEMENTO DI TENUTA IN PVC-P APPLICATO A TOTALE INDIPENDENZA

Elemento portante in c.a.

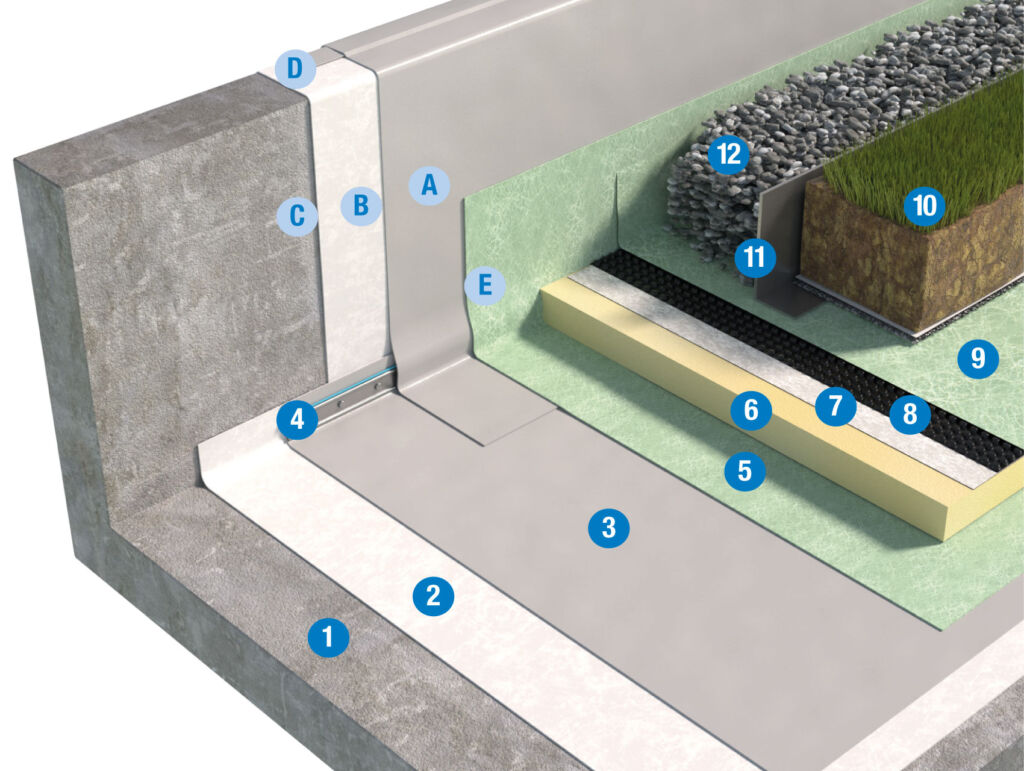

Sistema di copertura zavorrata con tetto verde estensivo - tetto rovescio - Pannello isolante termico XPS

Superficie orizzontale

  1. Elemento portante
  2. Strato di regolarizzazione
  3. Elemento di tenuta
  4. Barra preforata perimetrale
  5. Strato di separazione
  6. Elemento termoisolante
  7. Strato di protezione
  8. Strato di accumulo
  9. Strato di protezione filtrante
  10. Stratigrafia tetto verde estensivo
  11. Profilo di contenimento
  12.  Zona perimetrale in ghiaia

Superficie verticale

A. Elemento di tenuta
B. Strato di separazione in TNT
(nel caso di manto non incollato)
C. h<50 cm: incollaggio (con Flexocol V)
h>50 cm: fissaggio meccanico
D. Soluzioni di finitura possibili:
1 – profilo a parete e scossalina
2 – piattina sotto cappellotto
3 – profilo perimetrale
E. Prevedere dove necessario la protezione meccanica dei risvolti verticali (lamiera zincata o equivalente)

Il piano di posa dovrà essere:
1. asciutto, liscio e libero da detriti ed asperità che possano arrecare  danneggiamenti agli elementi soprastanti
2. stabile nel tempo
3. compatibile chimicamente con i materiali costituenti il pacchetto di copertura
4. dotato di adeguata pendenza. Per copertura piana o sub-orizzontale pendenza compresa tra 1,5 e 5%.
N.B.: è necessario effettuare una verifica statica della struttura di copertura da parte di un tecnico abilitato che tenga in considerazione il carico permanente del sistema a tetto verde in condizioni di saturazione d’acqua. Tale verifica dovrà essere effettuata preliminarmente alla posa del sistema a tetto verde.

Geotessile in PP GEOLAND HT di grammatura pari o superiore a 400 g/m2 in funzione della regolarità dell’elemento portante.
Membrana sintetica in PVC-P FLAGON SV stabilizzata dimensionalmente con inserimento di armatura in Velo Vetro da 50 g/m2, resistente agli U.V., agli agenti atmosferici e alle radici, con strato di segnalazione, saldata per termofusione ad aria calda sui sormonti. Fissaggio lungo il perimetro pdi tutti i risvolti verticali eseguito mediante barra preforata in lamiera zincata completa di giunto antipunzonamento FLAG ed elemento di ripartizione FLAGOFIL PVC. Membrana in possesso di certificazione FLL di resistenza all’attacco delle radici.
Geotessile FLAG PET di grammatura pari o superiore a 200 g/m2 in funzione della regolarità del supporto.
  • Lastre in polistirene espanso estruso (XPS) autoestinguente FIBROSTIR* o STYSOL* con presistenza a compressione ≥ 300 kPa (UNI EN 826).
  • In alternativa, FIBROSTIR HD* o STYSOL HD* dove sia richiesta un’elevata resistenza a compressione (≥ 500 kPa – UNI EN 826).
  • Posa a secco su elemento di separazione.

*I prodotti isolanti consigliati sono conformi ai criteri ambientali minimi CAM.

Geotessile in PP GEOLAND HT di grammatura pari o superiore a 200 g/m2 in funzione dello spessore dello strato di zavorra.

Membrana in HDPE microperforata con rilievi tronco conici. Posa a secco.

Geotessile FLAG PET di grammatura pari o superiore a 200 g/m2 in funzione dello spessore dello strato di zavorra.

Realizzazione di sistema a tetto verde estensivo mediante pacchetto descritto nella normativa di riferimento UNI 11235 (strato di accumulo e protezione filtrante  potrebbero essere già integrati, ove necessario, nello specifico sistema a tetto verde estensivo).


Normativa di riferimento
– UNI 11235: Istruzioni per la progettazione, l’esecuzione, il controllo e la manutenzione di copertrure a verde.

Strato di zavorramentoTetto verde estensivo
Strato di protezione filtranteGeotessile Flag PET ≥ 200 g/m2
Strato di accumuloMembrana alveolare e bugnata
Strato di protezioneGEOLAND HT ≥ 200 g/m2
Elemento termoisolanteSTYSOL® - STYSOL® HD
FIBROSTIR® - FIBROSTIR® HD
Strato di separazioneGeotessile Flag PET ≥ 200 g/m2
Elemento di tenutaFLAGON SV 1,5 - 1,8 - 2,0 mm
Strato di regolarizzazioneGEOLAND HT ≥ 400 g/m2
Pendenze1,5% ≤ P ≤ 5%

I prodotti e la soluzione tecnica indicati, rappresentano una selezione, altri prodotti e soluzioni potrebbero comunque essere utilizzati. A tale scopo contattare l’ufficio tecnico.
