SISTEMA DI COPERTURA COOL ROOF A VISTA - ELEMENTO DI TENUTA SINTETICO - TPO

SISTEMA IMPERMEABILE CON ELEMENTO DI TENUTA IN TPO APPLICATO A FISSAGGIO MECCANICO

Elemento portante in c.a.

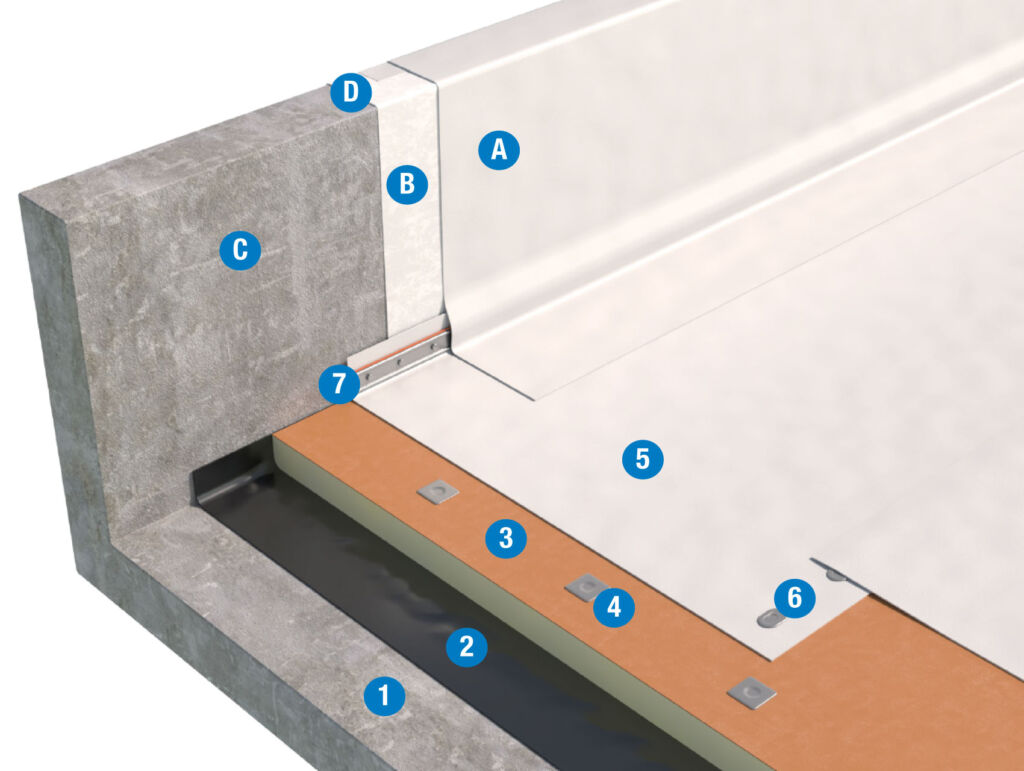

Sistema di copertura cool roof a vista SINTETICO-TPO - Pannelli isolanti termici PIR

Superficie orizzontale

  1. Elemento portante
  2. Strato di controllo del vapore
  3. Elemento termoisolante
  4. Elemento di fissaggio dell’isolante
  5. Elemento di tenuta
  6. Elemento di fissaggio della membrana
  7. Barra preforata perimetrale

Superficie verticale

A. Elemento di tenuta
B. Strato di separazione in TNT
(nel caso di manto non incollato)
C. h<50 cm: incollaggio
(con Flexocol TPO)
h>50 cm: fissaggio meccanico
D. Soluzioni di finitura possibili:
1 – profilo a parete e scossalina
2 – piattina sotto cappellotto
3 – profilo perimetrale

I prodotti e la soluzione tecnica indicati, rappresentano una selezione, altri prodotti e soluzioni potrebbero comunque essere utilizzati. A tale scopo contattare l’ufficio tecnico.

Il piano di posa dovrà essere:
1. asciutto, liscio e libero da detriti ed asperità che possano arrecare danneggiamenti agli elementi soprastanti
2. stabile nel tempo
3. compatibile chimicamente con i materiali costituenti il pacchetto di copertura
4. idoneo per l’esecuzione del fissaggio meccanico.
5. dotato di adeguata pendenza. Per copertura piana o sub-orizzontale pendenza compresa tra 1,5 e 5%.

Strato di diffusione al vapore realizzato mediante posa a secco di geotessile in PP GEOLAND HT di grammatura pari a 200 g/m2. Da prevedere solo con uso di VAPOR FLAG.

Dipendente dall’igrometria dei locali sottostanti.
Elementi normalmente impiegabili:
• PE: VAPOR FLAG
• Membrana BPE: NOVALL-I

  • Lastre in schiuma rigida PIR a celle chiuse FIBROPLUS* o AVF*, rivestite su entrambe le facce con rivestimento gas impermeabile multistrato con resistenza a compressione ≥ 150 kPa (UNI EN 826).
  • In alternativa, lastre in schiuma rigida PIR FIBROPLUS E* o AVF E* rivestite su entrambe le facce con rivestimento gas impermeabile multistrato a base di alluminio, con resistenza a compressione ≥ 150 kPa (UNI EN 826) e resistenza al fuoco Euroclasse E (UNI EN 13501-1).
    * Tutti i prodotti isolanti consigliati sono conformi ai criteri ambientali minimi CAM.

  • La superficie finale costituita dai vari pannelli deve risultare complanare al fine di evitare zone di ristagno d’acqua e consentire l’idonea saldatura dei sormonti dell’elemento di tenuta mediante saldatrice automatica.
  • Posa:
    – a fissaggio meccanico su VAPOR FLAG
    – a fissaggio meccanico o in semiaderenza con
    COLTACK EVOLUTION su NOVALL-I

Membrana sintetica in poliolefina modificata TPO/ FPO FLAGON EP/PR Energy Plus, armata con rete di poliestere per la resistenza alle sollecitazioni causate dall’azione del vento, resistente al punzonamento, alle radici. Il compound contiene speciali pigmenti che per tutto lo spessore conferiscono alla membrana una colorazione bianca ed un elevato indice di riflettanza solare (SRI). Inoltre la membrana è caratterizzata da una altissima resistenza ad agenti atmosferici e raggi U.V. Saldata per termofusione sui sormonti. Il vincolo meccanico sul piano dovrà essere eseguito con apposito schema di fissaggio sviluppato secondo vigente norma UNI EN 1991-1-4. Fissaggio lungo il perimetro di tutti i risvolti verticali eseguito mediante barra preforata in lamiera zincata completa di giunto antipunzonamento FLAG ed elemento di ripartizione FLAGOFIL TPO.

Nelle zone di camminamento e attorno alle zone tecniche deve essere prevista la posa di uno strato di protezione antipunzonamento realizzato con membrana sintetica FLAGON WALKWAY TPO SUPERGRIP spessore 4 mm, facilmente applicabile sui differenti tipi di copertura.

Normativa di riferimento
– UNI 11442: Criteri per il progetto della resistenza al vento di copertura continue.

Elemento di tenutaFLAGON EP/PR Energy Plus 1,5 - 1,8 - 2,0 mm (sup. orizzontale)
FLAGON EP/PV Energy Plus 1,5 - 1,8 - 2,0 mm (sup. verticale)
Elemento termoisolanteAVF - AVF E
FIBROPLUS - FIBROPLUS E
Strato di controllo del vaporeSe prevista da calcolo termoigrometrico
Diffusione al vapore (eventuale)GEOLAND HT ≥ 200 g/m2
INDICE DI RIFLETTANZA SOLARE (SRI)
SRI107*
ASTM E 1980

* Test eseguiti presso Dip. di Ingegneria Meccanica e Civile / EELab (Energy Efficiency Laboratory) – Università di Modena e Reggio Emilia
